Forward F455S
Betriebsanleitung
Forward F455S

Inhalt

Kalibrierung des Displays

Das Gerät ist so eingestellt, dass nach seinem Anbau an das richtig eingeschossene Zielfernrohr keine Justierung des Zielpunktes erforderlich ist. Wenn jedoch nach dem Aufsetzen des Aufsatzes eine Veränderung des Treffpunktes beobachtet wird, können Sie ihn mit Displaykalibrierung nachstellen.



  1. Um den Kalibrierungsmodus des Displays aufzurufen, halten Sie zuerst die Taste M (7) 10 Sekunden lang gedrückt.

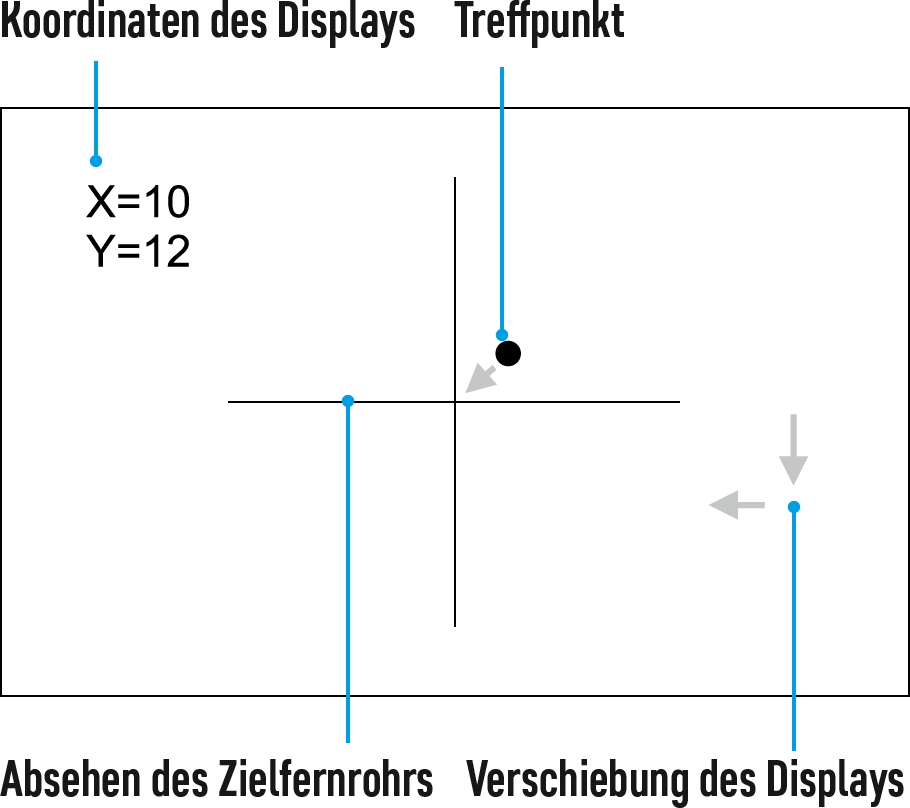

  2. Die Koordinaten des Displays X=0; Y=0 werden angezeigt.
  3. Verschieben Sie das Display waagerecht (Achse X) und senkrecht (Achse Y) mit den Tasten LEFT (8) und RIGHT (6), so dass der Treffpunkt in die Mitte des Absehens verschoben wird.
  4. Um zwischen den X- und Y-Koordinaten zu wechseln, drücken Sie kurz die Taste M (7).
  5. Der Bereich der Bildverschiebung beträgt +/- 20 Pixel waagerecht (Achse X) und +/- 20 Pixel senkrecht (Achse Y).
  6. Um das Menü zu verlassen und die Einstellungen zu speichern, halten Sie die Taste M (7) zwei Sekunden lang gedrückt.
