Krypton 2 XQ/XG
Manuel d'utilisation
Krypton 2 XQ/XG

Table des matières

Montage du module d’imagerie thermique sur l’adaptateur

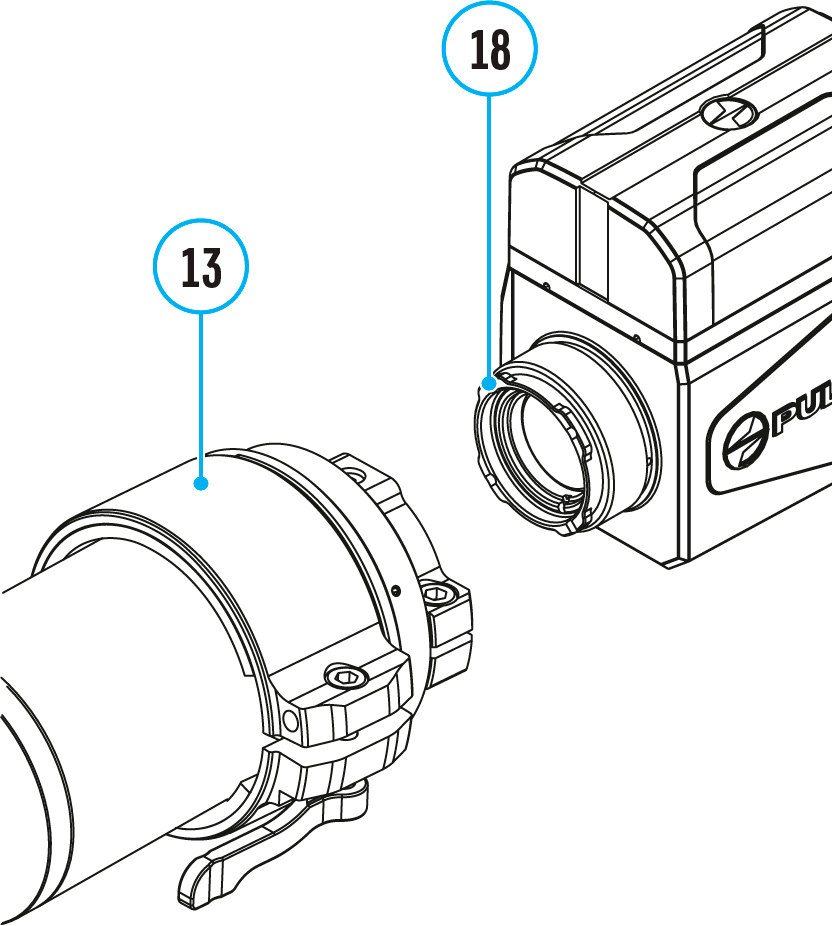

Étape 1. Monter le module d’imagerie thermique sur l’adaptateur



1. Retirer le cache de protection de l’oculaire du module d’imagerie thermique.

2. Aligner les extrusions de l’adaptateur (13) avec les rainures de l’insert (18) du module thermique et faire pivoter le module thermique dans le sens anti-horaire jusqu’à la butée.

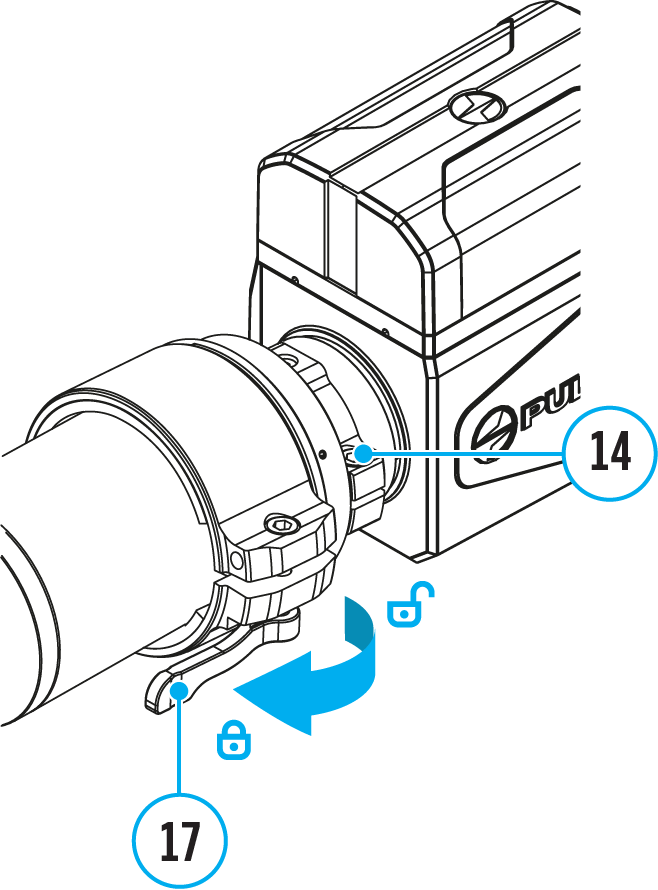

Étape 2. Réglage de la position de l’écran du module d’imagerie thermique

1. Desserrer la vis (14) à l’aide de la clé Allen (S = 4mm).

2. Allumez le module thermique en pressant le bouton ON/OFF (8).

3. Aligner l’image à l’écran avec le champ de vision de l’appareil optique en inclinant le module thermique.

4. Serrrer la vis (14) au maximum. Le couple de serrage doit être compris entre 5 N·m (utiliser une clé dynamométrique pour contrôler la valeur).

5. Déplacez le levier (17) jusqu’à la position «ouverte» .

6. Aligner les bords haut et bas de l’écran parallèlement à l’axe horizontal en faisant pivoter l’ensemble adaptateur + module thermique dans le sens horaire ou anti-horaire.

7. Déplacez le levier (17) jusqu’à la position «fermée» .
