Installazione del monoculare

1. Allineare le parti sporgenti sul monocolo (1) dal lato della lente con le scanalature della montatura (2) del modulo termico.

2. Ruotare il monocolo in senso orario per fissarlo sul modulo termico. La posizione consigliata della vite di serraggio (3) è in basso (vedi immagine).

3. Accendere il modulo termico.

4. Effettuare la regolazione diottrica dell’oculare tramite l’apposito anello (4), in modo che i simboli sul display appaiano chiari e nitidi.

5. Allentare la vite (3) con una chiave a brugola S3.

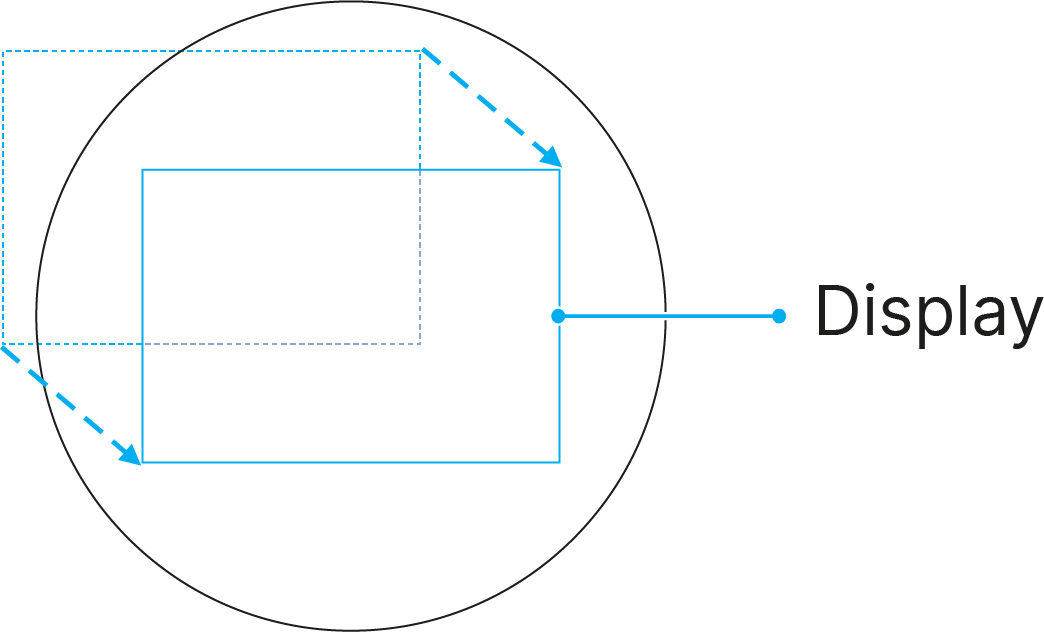

6. Allineare il display con il centro dell’immagine nel monocolo, inclinando il modulo termico nelle direzioni necessarie.

7. Bloccare il monocolo nella posizione scelta, stringendo la vite (3) fino al punto di arresto (la forza di serraggio - 2,5 N·m).

8. Per togliere il monocolo, ruotarlo in senso antiorario e rimuoverlo dal modulo termico.
