Installieren der Akkumulatorenbatterie



  1. Stellen Sie die Verriegelung des Akkufachs (7) auf rechte Position ganz außen .
  2. Öffnen Sie die Abdeckung des Akkufachs (11).

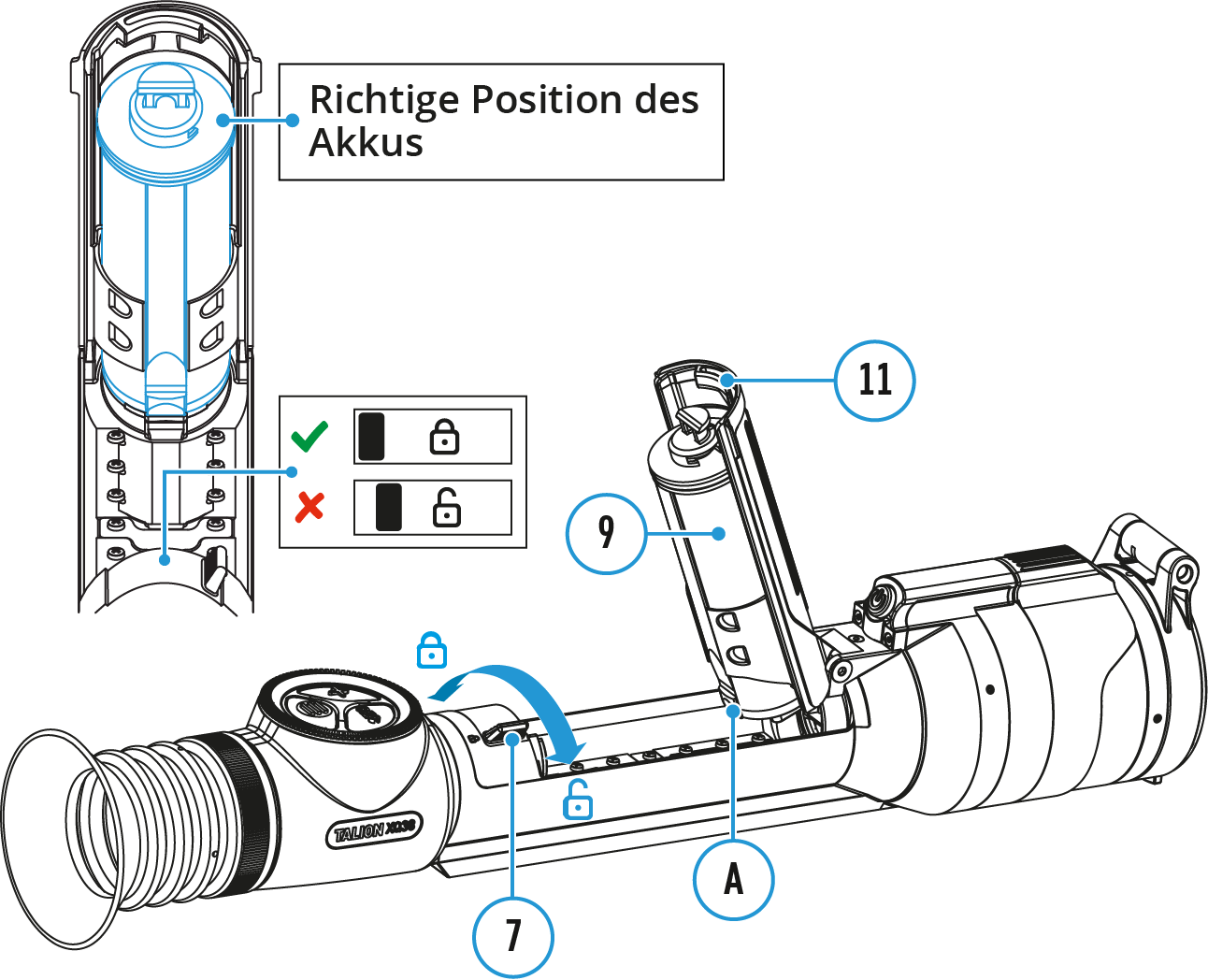

  3. Montieren Sie den APS 5T-Akku (9) wie in der Abbildung gezeigt unter den Deckel von dem Akkufach (11) ein. Der Vorsprung (A) des Akkus soll in die Nut zwischen den Befestigungselementen unter dem Deckel von dem Akkufach (11) passen.
  4. Schließen Sie den Akkufachdeckel (11). Der Haken (10) muss in die Nut der Verriegelung (7) des Deckels von dem Akkufach einhaken. Dann schieben Sie den Riegel (7) bis zum Anschlag nach links an die Stelle, wo er einrastet. Die Lasche der Verriegelung (7) muss in einer Linie sein mit dem Symbol .
