Istruzioni per l'uso

Passaggio 1. Installare il modulo termico sull’adattatore

1. Togliere il coprioculare dal modulo termico.

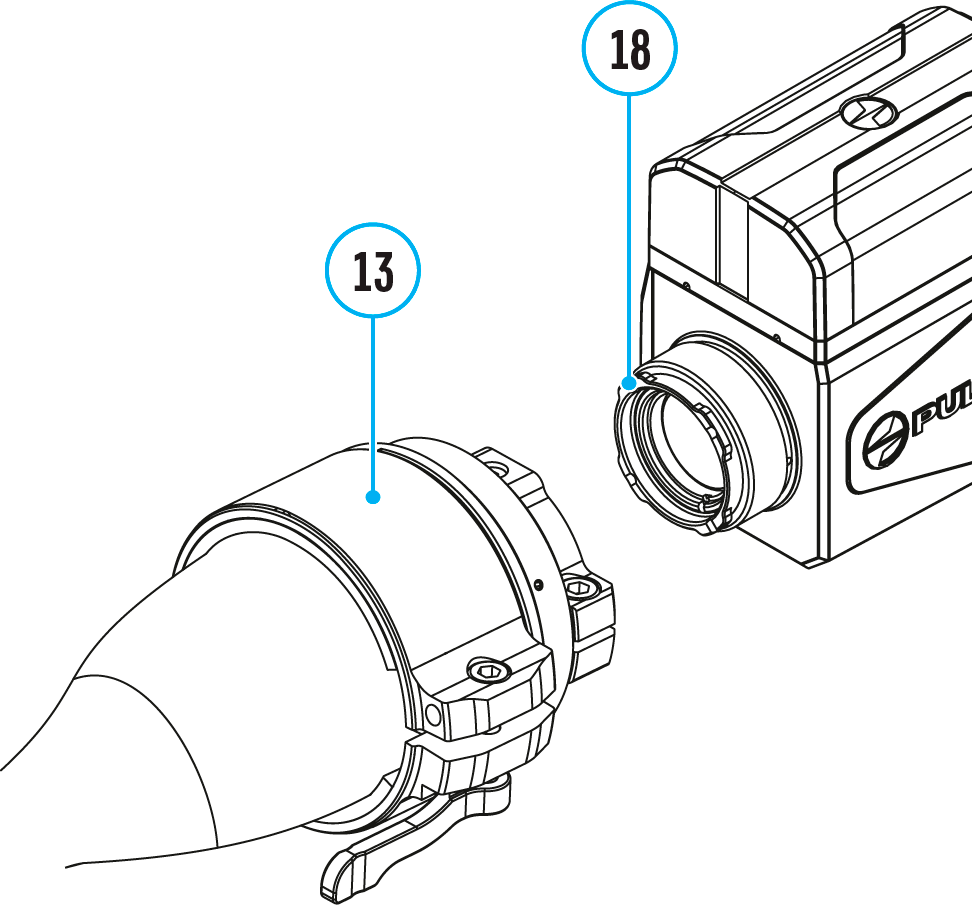

2. Allineare le parti sporgenti sull’adattatore (13) con le scanalature dell’assemblaggio (18) del modulo termico e ruotare il modulo termico in senso antiorario fino al punto di arresto.

Passaggio 2. Regolare la posizione del display del modulo termico

1. Allentare la vite (14) con una chiave a brugola (S = 4mm).

2. Accendere il modulo premendo brevemente il pulsante ON/OFF (8).

3. Inclinando il modulo, allineare il centro del display con il mirino del reticolo. È possibile attivare sul display la croce supplementare dalla sezione «Allineamento del display» nel menu principale.

4. Stringere la vite (14) fino al punto di arresto. La forza di serraggio dovrebbe essere 5 N·m (verificare con un cacciavite dinamometrico).

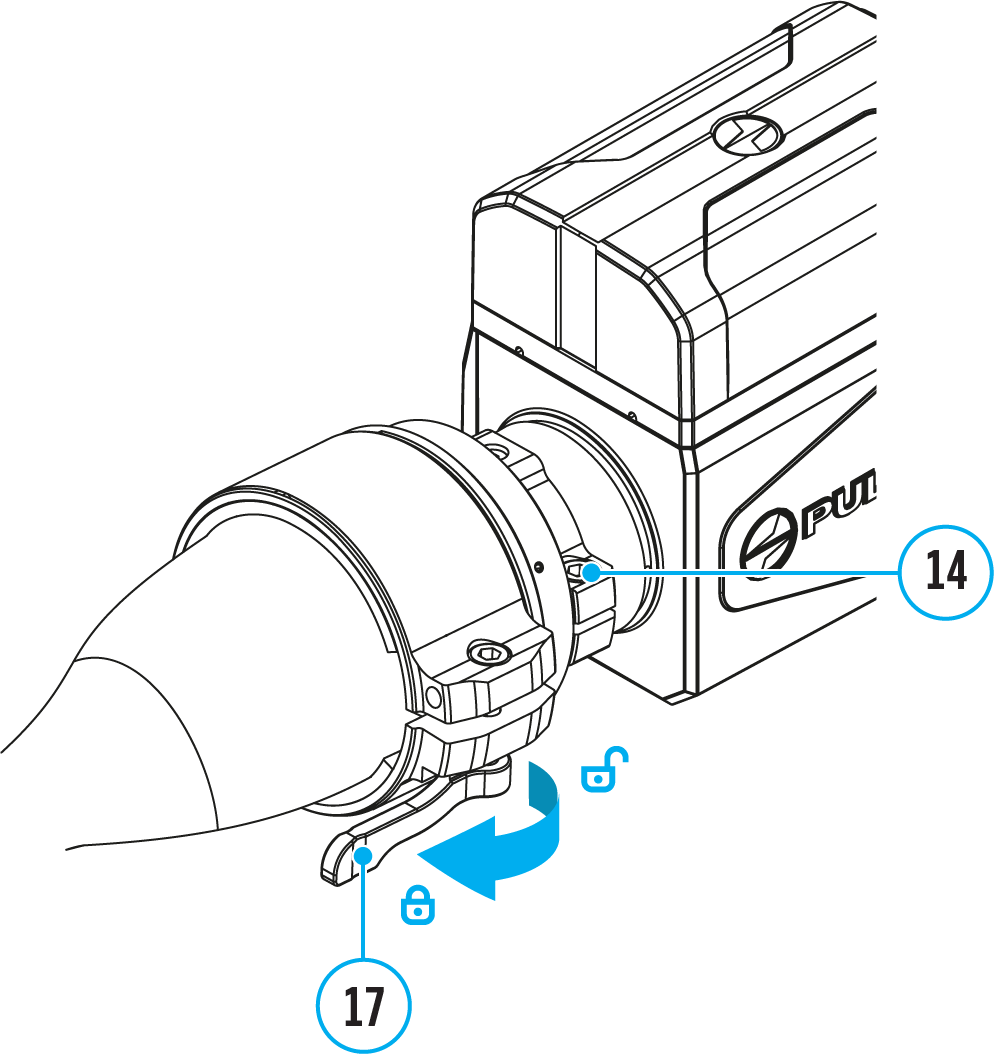

5. Spostare la leva (17) alla posizione «aperto» .

6. Ruotando il modulo in senso orario o antiorario, allineare i bordi superiore e inferiore del display parallelamente all'orizzontale del mirino ottico.
