Instalación del monocular en el módulo de imagen térmica

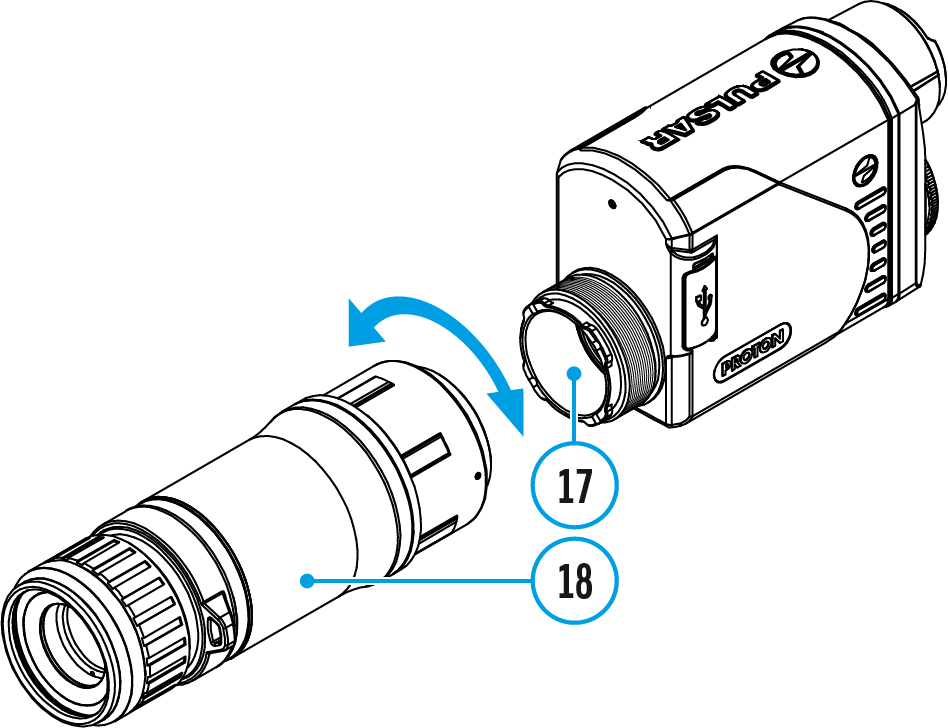

El monocular Pulsar 5x30 B (18) le permite transformar un módulo de imagen térmica en un dispositivo de observación de imagen térmica con un aumento de 5 veces.

  1. Alinee los resaltos del monocular con las ranuras del punto de acoplamiento (17).
  2. Gire el monocular hacia la derecha para fijarlo en el módulo de imagen térmica.
  3. Para retirar el monocular, gírelo a la izquierda y retírelo del módulo de imagen térmica.

Notas:

  • El monocular puede instalarse en un módulo de imagen térmica con un adaptador ya instalado. El adaptador se debe enroscar en el módulo de imagen térmica hasta que se detenga.
  • El monocular puede montarse en el dispositivo con un adaptador instalado sólo si se ha puesto el adaptador original de la PSP. Es algo que puede no resultar posible con un adaptador de otro fabricante.
  • La correa para el cuello de acoplamiento en un solo punto (incluido en el paquete de entrega) se puede utilizar con el monocular.
